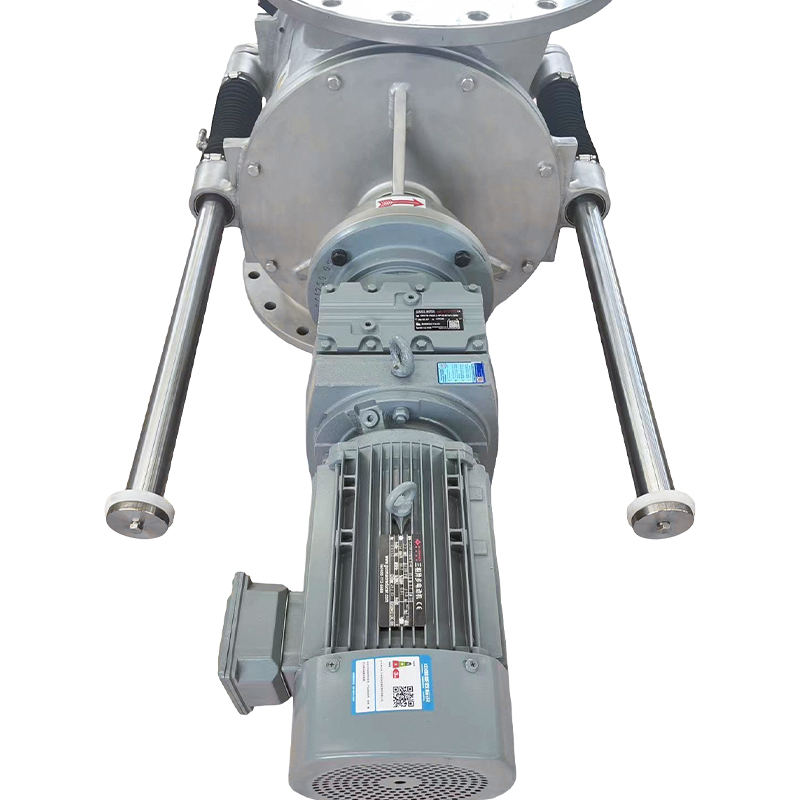

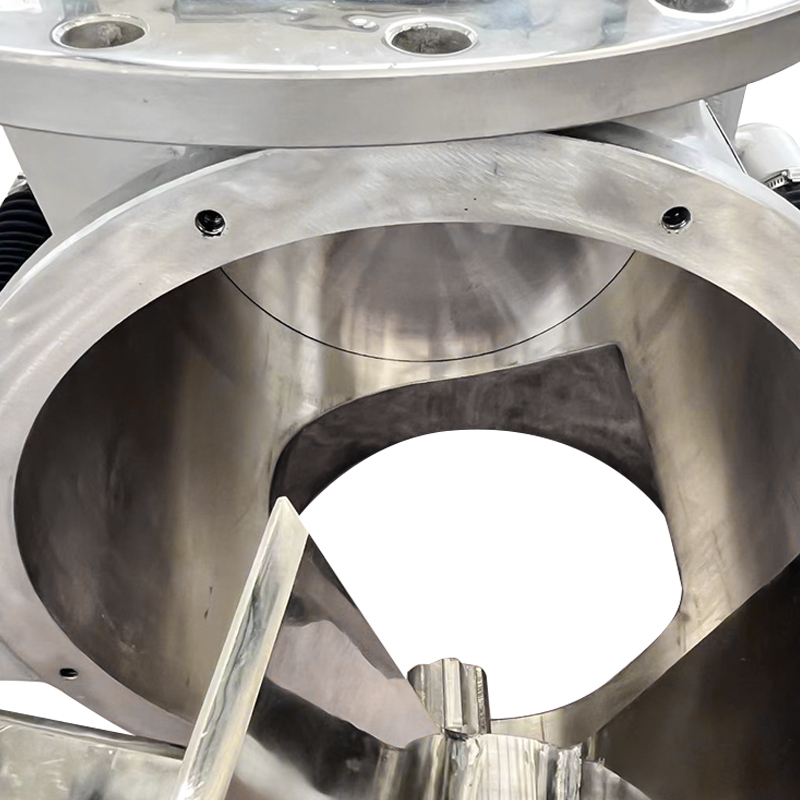

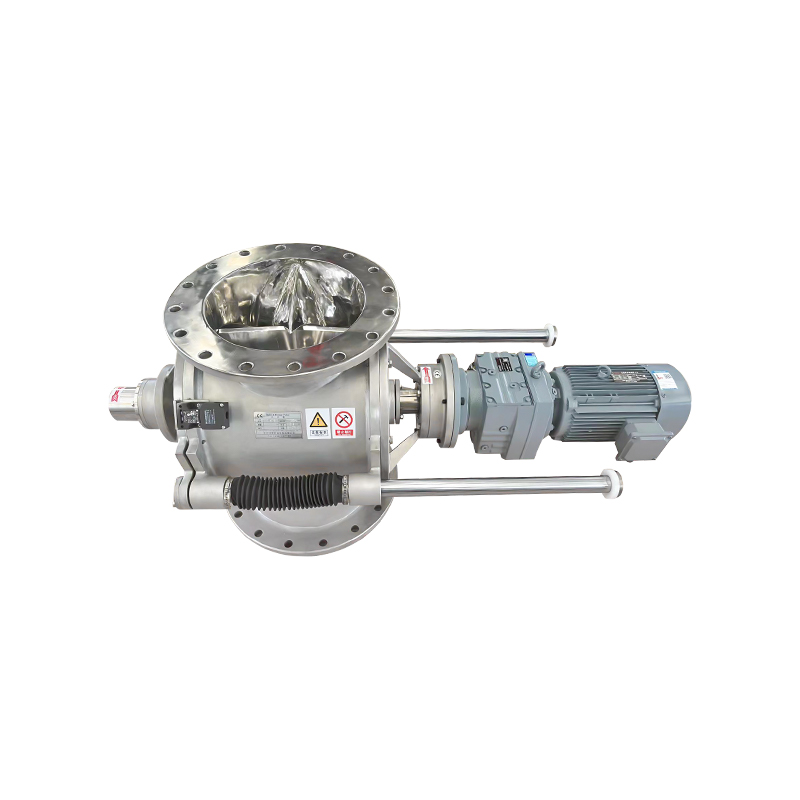

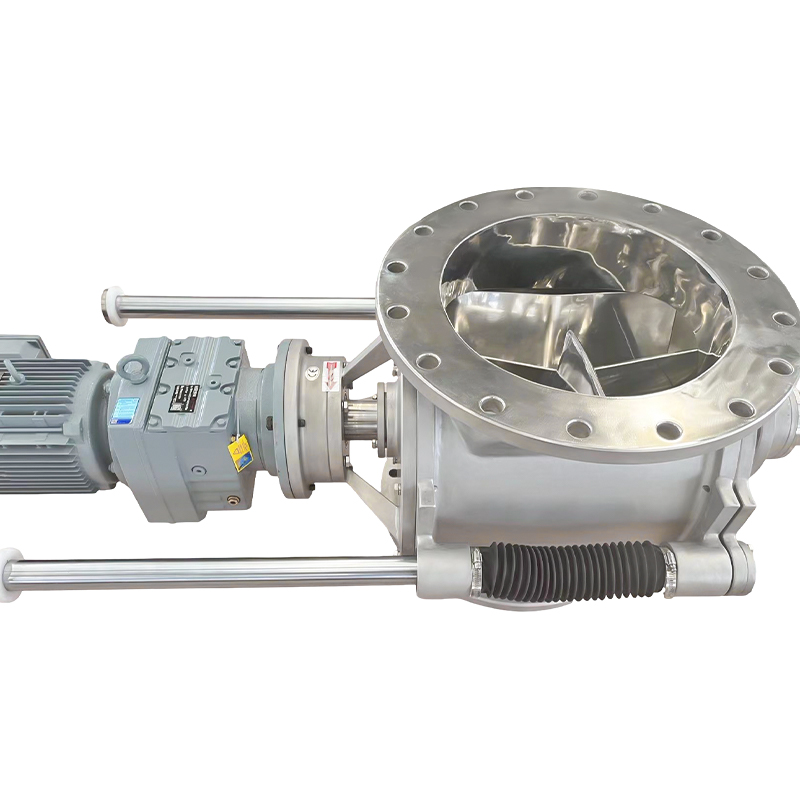

Kiinnijäämisen estävä pyörivä venttiili, jossa on offset-tulo ja -lähtö

1. Tulo-/poistoaukon keskilinjan siirtymä

Syöttöaukon keskikohta ja ulostulon keskikohta ovat tietyllä etäisyydellä roottorin akselilla (yleensä 1/4 ~ 1/3 roottorin pituudesta).

Roottorin ontelo ei ole alttiina tulo- ja poistoaukolle samanaikaisesti pyörimisprosessin aikana, mikä muodostaa segmentoidun työprosessin "ensimmäinen täydellinen syöttö → suljettu siirto → täydellinen tyhjennys". Materiaalin eheyden äärimmäinen suoja
Vältä hiukkasten leikkaamista ja murskaamista: Materiaali siirtyy suljetussa ontelossa, eikä roottorin siipillä ja vaipan reunoilla ole leikkausvaikutusta hiukkasiin (siivet ja vaippa puristavat ja leikkaavat materiaalia, kun symmetrinen venttiili puretaan).

Soveltuvat materiaalit:

· Hauraita kiteitä (kuten mononatriumglutamaattia, urearakeita)

· Paisutettu ruoka, pikarakeet

·Katalyytin kantaja, aktiivihiili

· Lääketieteelliset rakeet

2. Korkea ilmatiiviyslukko
Eristä ilmatie fyysisesti: Koska tulo-/poistoaukkoa ei avata samanaikaisesti, roottorikammio muodostaa siirto-osaan täysin suljetun ilmatiiviin kammion, joka estää kokonaan ilmavirran oikosulun.

Suorituskyvyn vertailu:

·Venttiilityyppi Vuotonopeus (m³/min) Käytettävä paine-ero (kPa)
· Vakiosymmetrinen venttiili 0,8-1,5 < 10
·Siirtoventtiili 0,1-0,3 ≤ 30
·Soveltuvat järjestelmät:
·Pneumaattinen kuljetussiilon pumpun syöttö, leijukerrossyöttö, alipaineinen pölynpoistojärjestelmän purku.

3. Tarkka annostelu ja täyttö
Vakio kammion tilavuus: Materiaalilla ei ole ekstruusiota tai ylivuotoa suljetussa kammiossa, ja kunkin kammion poistotilavuus = geometrinen tilavuus × materiaalitiheys.

Täyttöaste > 95 % (vain symmetrinen venttiili 70-85 %): Kammio on täysin linjassa tuloaukon kanssa syöttövaiheen aikana, mikä pidentää latausaikaa.

Sovellusskenaariot:

· Kvantitatiivinen eräjärjestelmä

· Pakkauskoneen syöttö

·Reaktorin katalyytin ruiskutus

4. Parannettu sopeutuvuus tahmeisiin/helposti sillattuviin materiaaleihin
Ei pakkopurkamista: Materiaali purkautuu vapaasti kammioon, jotta tahmeat materiaalit eivät naarmuuntuisi ja tarttuisi teriin.

Pidennä ruokinta-aikaa: Offset laajentaa syöttövaiheen kulmaa, jotta kevyillä materiaaleilla on tarpeeksi aikaa virrata onteloon ja vähentää siltoja.
